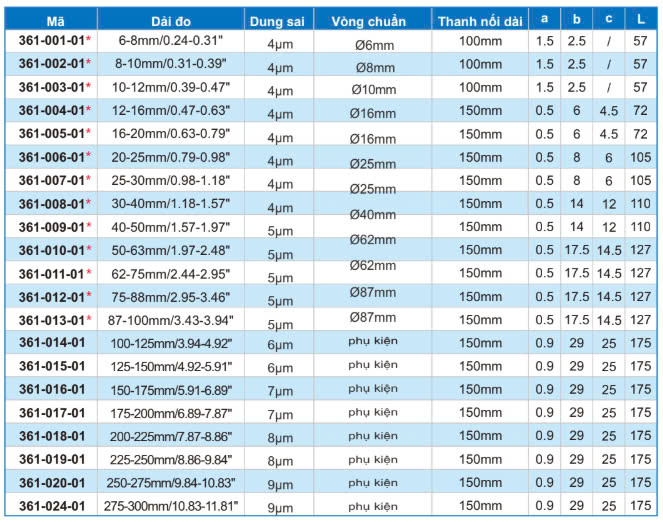

PANME ĐIỆN TỬ ĐO TRONG LỖ BA CHẤU ACCUD361-01
Panme đo lỗ trong 3 chấu trong lĩnh vực cơ khí là một loại panme chuyên dụng dùng để đo chính xác đường kính trong (lỗ) của các chi tiết cơ khí. Nó được thiết kế với ba chấu đo tự động bung đều ra khi vặn, giúp đo được lỗ tròn một cách ổn định và chính xác hơn so với các phương pháp đo thủ công khác.
Panme đo lỗ trong 3 chấu (còn gọi là panme 3 chấu đo lỗ) là dụng cụ đo cơ khí có cơ cấu ba chấu đo được phân bố đều 120 độ quanh trục, sử dụng nguyên lý trục vít vi sai để mở rộng ba chấu ra cùng lúc khi người dùng vặn núm điều chỉnh. Loại panme này thường được dùng để đo lỗ tròn có đường kính nhỏ đến trung bình (thường từ khoảng 6 mm đến 100 mm hoặc hơn, tùy model).
Công dụng của panme đo lỗ trong 3 chấu
Đo chính xác đường kính trong của lỗ tròn: Dùng để đo lỗ khoan, lỗ doa, bạc lót, hoặc các chi tiết gia công có lỗ trong yêu cầu độ chính xác cao.
Đảm bảo độ tròn và độ đồng tâm: Với ba chấu phân bố đều, panme giúp đánh giá tương đối độ tròn của lỗ, do nếu lỗ bị méo, kết quả đo sẽ không ổn định.
Thay thế cho đồng hồ so hoặc dưỡng đo: Trong nhiều trường hợp, panme 3 chấu cho kết quả đo nhanh hơn và chính xác hơn, đặc biệt ở lỗ có kích thước cố định cần kiểm tra thường xuyên.
Cách sử dụng panme đo lỗ trong 3 chấu
Làm sạch bề mặt lỗ và panme
Đảm bảo không có bụi, dầu hoặc mạt kim loại bám trên lỗ cần đo và đầu chấu của panme.
Xoay núm vặn để thu hẹp ba chấu
Điều chỉnh panme sao cho ba chấu co lại đủ nhỏ để đưa vào trong lỗ cần đo.
Đưa panme vào giữa lỗ
Căn chỉnh cho panme nằm vuông góc và ở giữa chiều dài của lỗ (nếu lỗ sâu).
Vặn núm vi chỉnh (hoặc cơ cấu ratchet) để ba chấu bung ra
Vặn cho đến khi ba chấu tiếp xúc đều với thành lỗ. Khi nghe tiếng “tạch” ở cơ cấu lực giới hạn (nếu có), dừng lại để tránh siết quá tay.
Giữ cố định panme và đọc kết quả
Đọc giá trị trên thang đo cơ khí hoặc trên màn hình (nếu là panme điện tử). Có thể lặp lại vài lần để chắc chắn kết quả đo ổn định.
Tháo panme ra khỏi lỗ
Vặn thu chấu lại và rút nhẹ nhàng ra khỏi lỗ để tránh va đập.
Lưu ý:
Không dùng panme để đo lỗ có biên dạng không tròn hoặc có rãnh trong mà không có đầu đo phù hợp.
Sử dụng trong môi trường có nhiệt độ ổn định để tránh giãn nở vật liệu làm sai số.
Hiệu chuẩn định kỳ để đảm bảo độ chính xác, nhất là với panme điện tử.
